Detalhes do produto
Lugar de origem: China
Marca: Calin
Certificação: CE/SABS/IEC
Número do modelo: CA368-M
Termos de pagamento e envio
Quantidade de ordem mínima: Negociação
Preço: negotiable
Detalhes da embalagem: cartão
Tempo de entrega: 30 DIAS
Termos de pagamento: união ocidental, Paypal, T/T, L/C
Habilidade da fonte: 70,000pcs pelo mês
Nome do produto: |
Projeto modular anti-falsificação de medidores inteligentes de três fases |
Tipo de ligação: |
Conexão do transformador CT/VT de corrente total |
Porto de COM: |
RS485, IR óptico |
Peso: |
2,5 QUILOGRAMAS |
Exibição: |
LCD retroiluminado de 8 dígitos e ícones |
Precisão: |
Classe 1s 2s |
Tampa terminal: |
Cobertura alargada |
Furo: |
10 milímetros |
Nome do produto: |
Projeto modular anti-falsificação de medidores inteligentes de três fases |
Tipo de ligação: |
Conexão do transformador CT/VT de corrente total |
Porto de COM: |
RS485, IR óptico |
Peso: |
2,5 QUILOGRAMAS |
Exibição: |
LCD retroiluminado de 8 dígitos e ícones |
Precisão: |
Classe 1s 2s |
Tampa terminal: |
Cobertura alargada |
Furo: |
10 milímetros |

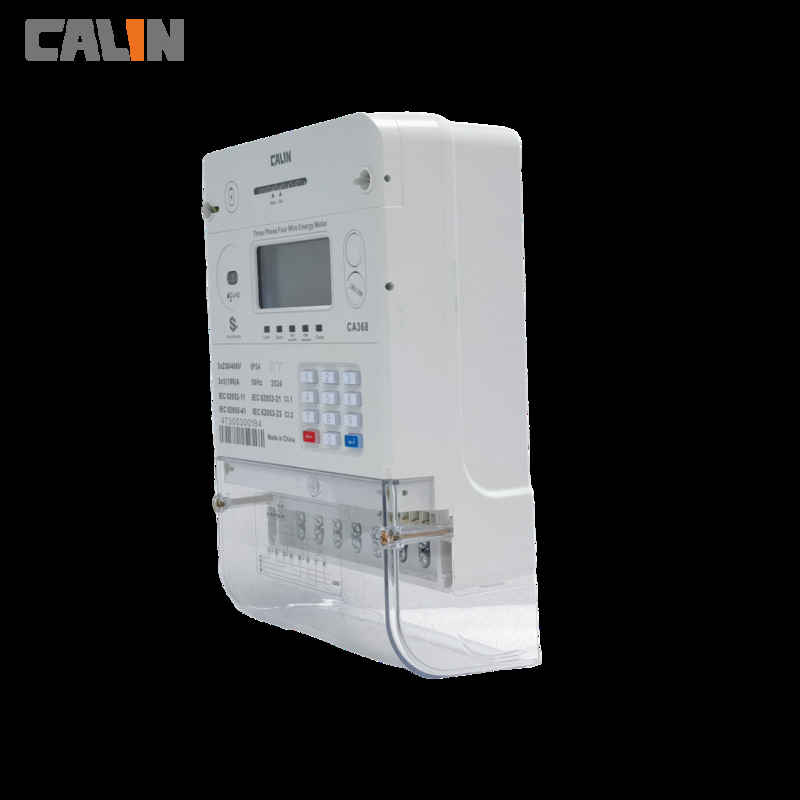

Contadores elétricos inteligentes anti-tamper 4 canais 3 fases Kilowatt-hora
O CA368-M é um medidor elétrico de três fases e quatro fios (disponível a pedido), acabado num compartimento de montagem compacto com impressão BS.suportando a medição do quadrante de energia ativa e reativa em 3 elementosÉ um medidor multifunção.Disponível com tipo de ligação direta de corrente total e tipo de ligação CT/VT,Ideal para aplicações de medição comercial e industrial leves.
O CA368-M é reforçado com instalações anti-manipulação contra campo magnético, cobertura aberta, conexão reversa, neutralidade aterrada, desconexão ilegal, etc.
É equipado com uma unidade de comunicação Plug & Play modular, oferecendo a uma empresa de serviços públicos e fornecedor de serviços livre escolha de Power Line Carrier ((PLC), Radio Frequency (RF), GPRS/GSM, Ethernet,etc. de acordo com as condições da infra-estrutura localA configuração sem fio permite que o medidor comunique com um sistema de servidor AMR AMI (HES) de ponta para realizar funcionalidades de medição inteligentes, como leitura automática do medidor,Controle remoto e sob demanda da carga, configurações de pagamento da unidade de emergência, limite de potência, regras de cobrança de dívidas, etc.
Funções destacadas
■ Construído tanto para ligações de tipo directo como para ligações CT/VT
■ Pode ser encomendado com a definição de um plano de tarifas multi-taxa e tempo de utilização
■ Configurações personalizadas do padrão de pagamento
■ Consumo de LED e indicador de diagnóstico
■ 4 canais de medição de elementos e registo de perfil de carga
■ Comunicação IR óptica e RS485 como interrogação alternativa de dados
■Projeto modular para funções AMR AMI estendidas
Benefícios para os utilizadores
1) Solução de medição econômica escalável para a medição inteligente em casa como projeto modular que amplia suas capacidades
2) Baixo custo operacional e de inventário
3) Redução dos custos de recolha de dados
4) Redução das perdas não técnicas
5) Fácil e rápida instalação e implantação
6) Resistir ao ambiente hostil e adverso
7) Valor instantâneo disponível aos consumidores para ajudá-los a monitorizar o seu uso
Especificações:
|
Parâmetros elétricos |
|
|---|---|
|
Voltagem nominal Un |
3x 220/230/ 240V |
|
Voltagem limitada |
60% a 120% de Un |
|
Frequência |
50/60 Hz + 5% |
|
Corrente de base (Ib) |
5A |
|
Corrente máxima ((Imax) |
100A |
|
Corrente de arranque |
30 mA |
|
Constante de energia ativa |
400 imp/kWh |
|
Precisão |
|
|
Energia ativa em conformidade com a norma IEC62053-21. |
Classe 1.0 |
|
Energia reativa em conformidade com a norma IEC62053-23. |
Classe 2.0 |
|
Consumo de energia |
|
|
Consumo de energia no circuito de tensão |
< 2W < 8VA |
|
Consumo de energia no circuito de corrente |
< 1VA |
|
Intervalo de temperatura |
|
|
Medidor de operação |
25°C a +70°C |
|
Armazenamento |
40°C a + 85°C |
|
|
|
|
Resistência ao isolamento |
|
|
AC Força do isolamento |
4 kV a 50 Hz durante 1 minuto |
|
Voltagem de impulso 1,2/50μs ligações à rede |
8 kV |
|
|
|
|
Compatibilidade eletromagnética |
|
|
Descargas eletrostáticas |
|
|
Descarga por contacto |
8 kV |
|
Descarga de ar |
16 kV |
|
Campos eletromagnéticos de RF |
|
|
27 MHz a 500 MHz típico |
10 V/m |
|
100 kHz a 1 GHz típico |
30 V/m |
|
Teste de ruptura transitória rápida |
4 kV |
|
Requisitos mecânicos |
|
|
Classificação de protecção |
Proteção IP54 |
|
Classificação do isolamento |
Classe de protecção II |
|
Tamanho máximo do cabo |
10 mm |
