Detalhes do produto
Lugar de origem: China
Marca: Calin
Certificação: CE//IEC
Número do modelo: CA368
Termos de pagamento e envio
Quantidade de ordem mínima: Negociação
Preço: negotiable
Detalhes da embalagem: cartão
Tempo de entrega: 30 DIAS
Termos de pagamento: Western Union, PayPal, T/T, L/C.
Habilidade da fonte: 70,000pcs pelo mês
Nome do produto: |
Medidor pagado antecipadamente da energia de 20 dígitos 3-fase simbólica, proteção de advertência da |
Padrão: |
SANS1524-1, IEC62056-21, IEC62053-11 |
Dimensões: |
272x127x77mm |
Peso: |
2,5 kg |
Mostrar: |
LCD |
Precisão: |
Classe 1s |
Fase: |
Medidor trifásico da eletricidade |
Comunicação: |
RS485/PLC /RF/GSM/GPRS |
Tensão de saída: |
220V/230V/240V |
Nome do produto: |
Medidor pagado antecipadamente da energia de 20 dígitos 3-fase simbólica, proteção de advertência da |
Padrão: |
SANS1524-1, IEC62056-21, IEC62053-11 |
Dimensões: |
272x127x77mm |
Peso: |
2,5 kg |
Mostrar: |
LCD |
Precisão: |
Classe 1s |
Fase: |
Medidor trifásico da eletricidade |
Comunicação: |
RS485/PLC /RF/GSM/GPRS |
Tensão de saída: |
220V/230V/240V |

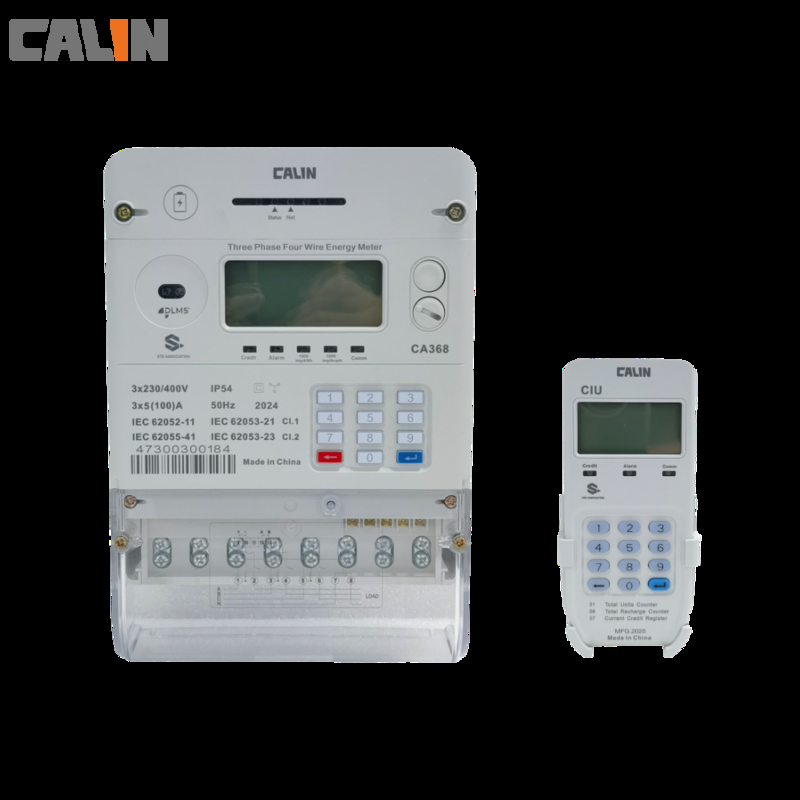

O CA368 foi projetado para medição de alta potência em Mini Redes solares ou na linha principal. O CA368 tem o formato BS e é um medidor trifásico de quatro fios, que pode suportar de 10 A a 100 A de corrente, a tensão de cada fase é de 230V (60%~120% Un). Além disso, o CA368 foi projetado como um medidor pré-pago STS com teclado, operando a função pré-paga com base no Token STS de 20 dígitos, o medidor desligará a energia automaticamente quando o usuário consumir todos os créditos no medidor.
Um módulo de comunicação RF integrado no CA368 permitirá que o CA368 suporte o desenvolvimento de um sistema de gerenciamento AMR. O concentrador de dados coleta os dados dos medidores inteligentes pré-pagos trifásicos RF próximos por meio de comunicação RF e, em seguida, carrega os dados para nosso servidor em nuvem por GPRS. Você pode ler e monitorar os medidores remotamente e também pode ligar/desligar o relé remotamente.
Principais Características
• Conformidade com STS (Standard Transfer Specification)
• Porta óptica IR e RS485
• Desliga automaticamente a energia quando o Crédito é usado
• Limite de energia e aviso de crédito baixo podem ser programados de forma flexível.
• Detecção de violação e registro de eventos, como abertura da tampa, conexão reversa, falta de energia
• Duas fontes de energia funcionando tanto no modo pré-pago quanto no modo de crédito
• Medição de demanda máxima e perfil de carga (sob demanda)
Benefícios para o Usuário
• Formato BS, fácil de instalar
• Baixo custo operacional e de manutenção
• Comunicação PLC/ RF/ GPRS/GSM para recursos AMR/AM I sob sua solicitação
• O medidor fornece várias informações valiosas digitando os códigos curtos da Calin
Especificações:
|
Parâmetros Elétricos: |
|
|
Tensão nominal Un |
3x240V |
|
Tensão limitada |
60%~120%Un |
|
Frequência |
50/60Hz+5% |
|
Corrente básica (Ib) |
10A |
|
Corrente máxima (Imax) |
100A |
|
Corrente de partida (Ist) |
30mA |
|
Constante de energia ativa |
400imp/kWh |
|
Precisão |
|
|
Energia ativa para IEC62053‐21 |
Classe 1.0 |
|
Energia reativa para IEC62053‐23 |
Classe 2.0 |
|
Consumo de Energia |
|
|
Consumo de energia no circuito de tensão |
<2W <8VA |
|
Consumo de energia no circuito de corrente |
<1VA |
|
Faixa de temperatura |
|
|
Medidor de operação |
25℃ a +70℃ |
|
Armazenamento |
40℃ a +85℃ |
|
|
|
|
Resistência de isolamento |
|
|
Resistência de isolamento CA |
4kV a 50Hz durante 1min |
|
Tensão de impulso 1.2/50μs conexões de rede |
8kV |
|
|
|
|
Compatibilidade Eletromagnética |
|
|
Descargas eletrostáticas |
|
|
Descarga de contato |
8kV |
|
Descarga de ar |
16kV |
|
Campos eletromagnéticos de RF |
|
|
27MHz a 500MHz típico |
10V/m |
|
100kHz a 1GHz típico |
30V/m |
|
Teste de rajada transitória rápida |
4kV |
|
Requisitos Mecânicos |
|
|
Classificação de Proteção |
IP54 |
|
Classificação de Isolamento |
Classe de Proteção II |
|
Tamanho máximo do cabo |
10 mm |
